  4. Machine de découpe laser fibre pour tubes et tôles, CMA1530C-G-C

Machine de découpe laser fibre pour tubes et tôles,

CMA1530C-G-C

La machine de découpe laser à fibre CMA1530C-G-C est idéale pour les tubes et tôles. Elle peut être configurée en option en fonction de la longueur du tube, et lorsqu'elle est utilisée comme une machine de découpe plane, ou dans la découpe de tubes carrés / ronds de 3m et 6m. La machine peut offrir un excellent rapport performances/prix pour le traitement d'un large éventail de tôles.

Caractéristiques fonctionnelles
1. La machine de découpe au laser fibre très pratique et polyvalente est adaptée à la découpe plane, ainsi qu’au traitement des tubes carrés, ronds et ovales.
2. Le pignon et la crémaillère du système double entraînement de type portique sont importés d’Allemagne, résultant en une performance de découpe exceptionnelle et une excellente stabilité.
3. Le système de serrage auto-centré permet le transport en douceur des tubes, assurant ainsi des produits de haute précision et de qualité supérieure.
4. Toutes les dimensions sont traitées avec précision. Cette découpeuse de tôle peut remplacer le matériel de traitement traditionnel pour la découpe par scie, le poinçonnage et autres exigences d'applications.
5. Le cadre de support du tuyau en forme de selle est livré avec une échelle de précision, et n’assure aucune déformation du tuyau de 6 m le long.

Paramètres techniques
Modèle Machine de découpe laser fibre pour tubes et tôles CMA1530C-G-C
Format de découpe plane (L×l) 3000mm×1500mm
Longueur max du tube (en option) 3000mm ou 6000mm
Plage de découpe du tube (sur mesure) Tube rond ф20mm~ф120mm, tube carré ф20mm~80mm
Type de laser Laser fibre
Puissance laser (optionnel) 500W~2000W
Système d'entraînement Double entraînement, pignon et crémaillère, type portique
Système de découpe de tuyaux (en option) Disponible
Vitesse maximale 60m/min
Accélération maximale 0.8G
Précision de positionnement ±0.15mm/1000mm
Précision de positionnement répétable ±0.1mm/1000mm
Format graphique supporté CAD, DXF, etc.
Environnement de travail 0-40℃ Humidité ≤ 80%, sans condensation
Puissance 10KW
Alimentation électrique Triphasée 380V/50Hz
Poids total 6000Kg
Dimension globale (y compris la découpeuse de tube de 3 m) 5480mm×2900mm×1740mm
Dimension globale (y compris la découpeuse de tube de 6 m) 7480mm×2900mm×1740mm
Equipement

Matériaux appropriés
La machine de découpe de tube est principalement utilisée pour la découpe rapide de l'acier au carbone, acier inoxydable, alliage d'aluminium, alliage de titane, tôle galvanisée, tôle revêtue Al-Zn, cuivre, laiton et autres matériaux métalliques.

Applications
Ce système de coupe est idéal pour une utilisation dans diverses industries manufacturières, telles que les tubes, tôles, pièces automobiles, ascenseurs, armoires d'équipement, cadeaux artisanaux, traitement des métaux, décoration, publicité, etc.

Echantillons

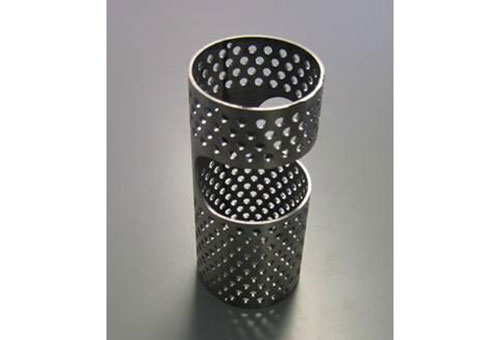

Tube en acier inoxydable découpé au laser Tube percé au laser Plaque en acier inoxydable découpée au laser
Tube découpée au laser Plaque d'acier épaisse découpée au laser Tuyau métallique découpé au laser
Laser fibre
1. Longueur d'onde: 1070 ~ 1090nm
2. Qualité du faisceau: TEM00 (M2 <1.4)
3. Durée de vie de la diode de pompage: plus de 100000 heures
4. Fonctionnement sans entretien
5. Transmission sur fibre monomode
6. Mode de faisceau optimal et efficacité de coupe
7. Spécialisée dans la découpe du métal
Système autofocus à grande plage dynamique
1. Contrôle capacitif, tête de coupe laser à asservissement en boucle fermée de vitesse et de position.
2. Réponse dynamique rapide et haute précision
3. Prend en charge l'élévation saute-mouton et le suivi rapide.
Module de mouvement de précision et haute efficacité
Le système d'entraînement à pignon et crémaillère résistant à l'usure peut surmonter le problème d'oscillation provoqué par une exploitation grande vitesse et longue distance. Il peut réaliser une transmission de précision à grande vitesse.
Logiciel de contrôle de la découpe de plaque d’acier épaisse de faible épaisseur
1.Adopte l’algorithme auto-adaptatif de lissage pour optimiser automatiquement l'itinéraire de coupe.
2.Fonction automatisée de suivi de bord.
3. Adopte l’algorithme de courbe de Bézier pour réaliser une courbe à haut rendement et prévenir les dommages générés par l'activité de traitement thermique.
Analyse par éléments finis de la structure transverse
1. L’analyse par éléments finis et l'optimisation de la traverse permettent d’atteindre des propriétés dynamiques optimales: faible poids, meilleure rigidité structurelle, haute vitesse de fonctionnement et réponse dynamique grandement améliorée.
2. Parfaitement adapté à la découpe laser de grande précision et haute vitesse.
Servomoteur haute performance
Le système servomoteur de forte inertie Yaskawa du Japon peut offrir une excellente réponse de l'amplificateur, ce qui traduit un temps de réglage minimal, contrôle efficace de la vitesse et une stabilité mécanique maximale.
Solution double entraînement synchrone à axe Y
1. Système d'entraînement synchrone à deux engrenages et double moteur avec une traverse en alliage d'aluminium de haute résistance
2. Accélération maximale: 1 G
3. Fournit une ultra haute efficacité de transformation et réduit fortement la consommation de gaz
Unité de refroidissement
1. Système intelligent de refroidissement par eau disponible avec double plage de température
2. Fonctions d'alarme de sécurité y compris l’alarme de sur température, protection du débit, protection du niveau d'eau, etc.
3. Cet appareil fonctionne normalement, même dans un environnement chaud et humide.

Installations de classe mondiale
Afin d'assurer des produits de classe mondiale, nous réalisons une amélioration continue de la qualité et de la précision de fabrication. Au cours des dernières années, nous avons beaucoup investi dans plusieurs douzaine d’installations de pointe, y compris:
1. Le centre d'usinage de précision de grande taille acquis chez HUNCO, OKUMA, AMADA, MAZAK et AWEA.
2. La machine de mesure tridimensionnelle WENZEL d’Allemagne.
3. La machine d'équilibrage dynamique HOFMANN des Etats Unis.
4. Le système Ballbar et la machine laser RENISHAW d’Angleterre.
5. L’interféromètre laser, le collimateur, le microscope, le détecteur à ultrasons, l’analyseur infrarouge et d'autres installations de test avancées.

Une large collection d'installations de haut niveau et de talents permet à Yueming d'améliorer continuellement l'efficacité de production et de continuer à se démarquer de la concurrence sur le marché.

Capacité de fabrication de qualité mondiale
Installations d'essai
Instrument de mesure laser OPTODYNE américain Autocollimateur bidirectionnel de haute précision
La machine de mesure tridimensionnelle permet la mesure dimensionnelle des pièces compliquées. Elle offre un très haut niveau de précision et est conforme à la norme de conception liée.
